高過載電力變壓器

產品概述：

　　高過載電力變壓器具有廣泛的使用領域，尤其適合使用在防火要求高的場所，如礦井、油田、地鐵、發電廠，學校、醫院、商業中心，高層建筑及一切戶內配置系統中。

　　產品特點

　　高過載電力變壓器鐵芯采用優質高導磁取向冷軋硅鋼片，45°全斜步進接縫，鐵芯采用特殊的方管拉板結構，芯柱采用絕緣帶綁扎，鐵芯表面采用特殊樹脂涂覆以防潮防銹，有效降低了空載損耗、空載電流和鐵芯噪音。

　　安全，難燃防火、無污染，可直接安裝在負荷中心。

　　免維護、安裝簡便、綜合運行成本低。

　　防潮性能好、可在100%濕度下正常運行，停運后不經預干燥即可投入運行。

　　損耗低，局部放電量低、噪音小、散熱能力強，強波風冷條件下可以150%額定負載運行。

　　配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　可靠性高，據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到比較高的水平。

　　箔式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈線繞產品短路應力大，安匝不平衡，散熱效果差，存在繞制螺旋角，人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。陰線銅排經氬弧焊自動焊接。

　　溫控裝置：

　　變壓器采用BWDK系列信號溫度計，測溫元件埋沒在線圈上半部，可自動檢測并巡回顯示三相線圈各自的工作溫度，并且有超溫報警和跳閘功能。

　　高過載電力變壓器產品結構

　　1.鐵心

　　鐵心采用優質高導磁低損耗冷軋晶粒取向硅鋼片制造,45℃全料接縫步進疊裝結構,心柱采用高強度絕緣帶綁扎,有效地降低了空載損耗，穿戴電流和鐵心噪音，鐵心表面采用絕緣樹脂密封以防潮防銹，夾件及堅固件經表面處理以防止銹蝕。

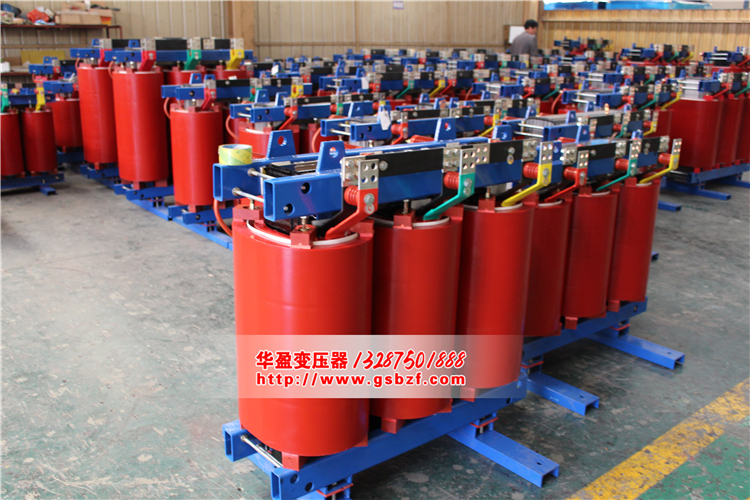

　　2. 澆注線圈

　　a.主要材料和特性

　　線圈采用銅箔繞制，層間絕緣材料為美國杜邦公司生產的聚脂薄膜，再用瑞士TOBLY和意大利BP2公司的帶填料環氧脂真空澆注，玻璃絲纖維增強，其膨脹系數與銅導體相近，具有良好的抗沖擊、抗溫度變化、抗龜裂性能，玻璃纖維和環氧相通脂、硅微粉都具有自熄性，不會持續燃燒，也不會產生有毒氣體污染環境。

　　b.制造工藝

　　線圈在高精度箔繞機上繞制，繞制時在線圈外層鋪放玻璃絲纖維，線圈繞制完畢后進行真空干燥，整個澆注及固化過程由微機控制，嚴格按固化完成，所以過程可在計算機終端監視，并由計算機根據情況自動調整，精密的設備，嚴格的控制制造過程，使?jié)沧⒕€圈無氣泡、空穴，局部放電量小。

　　3. 箔式線圈

　　對于低壓，大電流線圈，其短路時短路應力較大，同時低壓匝數少，低壓電流越大，采用線繞其安匝不平衡問題越突出，散熱效果也不好，而低壓線圈采用銅箔繞制，首先箔繞不存在軸向匝數和軸向繞制螺旋角，高低壓繞組安匝平衡，短路時軸向應力較小，工藝上可容易設置多層風道貌岸然，解決其散熱問題，引線焊接在箔繞機上采用氬氣保護焊接，精度高，焊接電阻小，無外部焊接過程，繞組層間采用D279絕緣，繞制完畢后端部用樹脂密封固化。

　　4. 帶外殼變壓器

　　根據不同的使用環境變壓器可配置不同防護等級的外殼，IP00防護等級為無外殼產品，IP外殼可防止大于12mm的固體物質進入，適合戶內安裝使用，IP23防護外殼除了具有IP20外殼的特點外還可防止與垂直線成60℃角以內的水滴流入，適合戶外安裝使用。IP20外殼的材料一般有鋼板型材結構，鋁合金結構和不銹鋼結構。

　　5. 溫度顯示控制系統

　　變壓器溫度保護采用PT100線性鉑電阻傳感器原理，LED溫度顯示，具有溫度設定，保存溫度值，自動發出報警跳閘信號，自動/手動啟停風機的確功能。由于采用了PT100線性鉑電阻傳感器原理，具有精度高，穩定可靠的優點。

　　6. 風冷系統

　　采用軸流風機，具有噪音低，風量大，耗能低，冷卻均勻，外形美觀，安裝簡單，運行可靠。

　　四、高過載電力變壓器技術規范

　　1. 電壓等級：10kV，35 kV

　　2. 分接范圍： ±2×2.5%

　　3.額定容量：20MVA以下

　　4. 相數：三相

　　5. 頻率：50HZ，60HZ

　　6. 聯結組標號：D，Yn11;Y,Yn0(或按用戶要求)

　　7. 阻抗電壓：見技術參數表1

　　8. 溫升：100K

　　9. 溫度極限：155℃
